ARG Serisi 24/110V Akü Redresör Grubu
  • Açıklama
    • TEDAŞ-MYD/2000-036.C Teknik Şartnamesi 'Akü Redresör Grubu' bölümü gereksinimlerini sağlar
    • IEC/TS EN 60146-1-1 standardına göre elektriksel güvenlik ve fonksiyonel tip testleri uygulanmıştır
    • IEC/TS EN 61000-6-2 ve 61000-6-4 standartlarına göre EMC ve EMI tip testleri uygulanmıştır
    • Çalışma sıcaklığı IEC/TS EN 60068-2-1 ve IEC/TS EN 60068-2-2 tip testleri ile doğrulanmıştır

    Elektriksel Özellikler
    • Mikrodenetleyici denetimli, thyristör kontrollü tasarım
    • Çıkış akımı ve akü grubu kapasitesine göre özel üretim
    • 24 VDC çıkışlı ARG-24 Akü Redresör Grubu:
      • 0.1 V hassasiyetle 20 – 30 VDC arası ayarlanabilen çıkış gerilimi
      • 0.1 A hassasiyetle 1 - In A’e kadar çıkış akımına kadar ayarlanabilen çıkış akımı
      • DC kaynak modu ile 0.1 – 32 VDC aralığında gerilim ve 0.1 – 1.5In A’e kadar akım çıkışı
    • 110 VDC çıkışlı ARG-24 Akü Redresör Grubu:
      • 1 V hassasiyetle 90 – 135 VDC arası ayarlanabilen çıkış gerilimi
      • 0.1 A hassasiyetle 1 - In A’e kadar çıkış akımına kadar ayarlanabilen çıkış akımı
      • DC kaynak modu ile 20 – 145 VDC aralığında gerilim ve 0.1 – 1.5In A’e kadar akım çıkışı
    • Normal veya hızlı şarj seçeneği
    • Soft start özelliği
    • Akü şarj akımı ve toplam sistem akımını birbirinden bağımsız ayarlayabilme
    • DC çıkışta elektronik kısa devre koruması
    • Akü bakım programları
    • Sıcaklık değerleri ayarlanabilir bilyeli fanlı soğutma sistemi
    • VRLA tipi 5 veya 10 yıl ömürlü aküler
    • AC giriş, DC çıkış ve akü çıkışında 6 kA veya 10 kA kesme kapasiteli otomatik sigortalar
    • Akü kopukluğu denetimi ile güvenli çalışma
    Mekanik

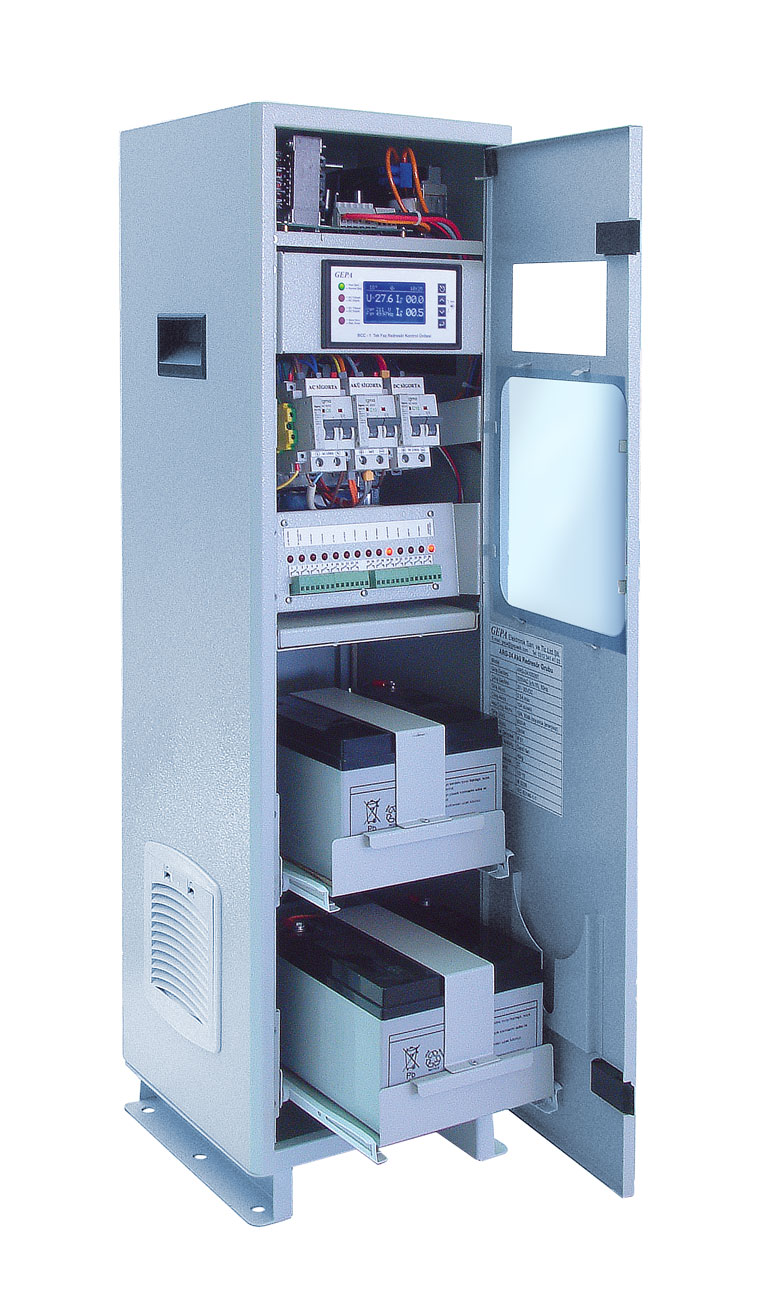

    • ARG-24 modellerinde çekmecelerle akülere kolay erişim
    • Zemine veya duvara(yalnızca ARG-24) montaj imkânı
    Kullanıcı Arayüzü
    • Sesli ve görsel arıza ihbarı
    • Türkçe, anlaşılır, kolay, kullanıcı dostu menüler ve 2.6” LCD ekran
    • 4 haneli şifre ile güvenlik
    Opsiyonel Özellikler
    • SCADA sistemleri için 13 farklı alarmı bildirebilen toplam 14 adet kontak çıkışları
    • Derin deşarj koruma
    • RS-485 üzerinden Modbus RTU protokolü ile haberleşme

    Kullanma Kılavuzu
  • ARG-24 ARG-110
    Çıkış Akımı 5 A 10 A 20 A 5 A 10 A 20 A
    Giriş Gerilimi 220 VAC (±%20), 50 Hz (2 P+PE)
    Giriş Akımı 1.25 Amax 2.5 Amax 5 Amax 5.5 Amax 11 Amax 22 Amax
    Giriş Gücü 250 VAmax 500 VAmax 1000 VAmax 1.1 kVAmax 2.2 kVAmax 4.4 kVAmax
    Güç Faktörü 0.63
    Çıkış Gerilimi 27.6 VDC 124 VDC
    Akü Şarj Gerilimi 20.0 - 30.0 VDC 90 - 135 VDC
    DC Kaynak Modu 0.1 - 32.0 VDC 20 - 145 VDC
    Akü Şarj Akımı 1 - 5 A 1 - 10 A 1 - 20 A 1 - 5 A 1 - 10 A 1 - 20 A
    Görev Süresi Nominal akım, sürekli 5 A, 3 saat
    3 A, sürekli
    10 A, 8 saat
    8 A, sürekli
    20 A, 3 saat
    14 A, sürekli
    DC Kaynak Modu* 0.1 - 7.5 A 0.1 - 15 A 0.1 - 30 A 0.1 - 7.5 A 0.1 - 15 A 0.1 - 30 A
    Çıkış Gücü 140 Wmax 280 Wmax 560 Wmax 650 Wmax 1250 Wmax 2500 Wmax
    Çıkış Filtresi L - C filtre
    Verim >% 72 -
    Soğutma Metodu Fan zorlamalı soğutma
    Çalışma Sıcaklığı (-20) - (+55) °C
    Depolama Sıcaklığı (-30) - (+65) °C
    Bağıl Nem < % 95 RH (yoğuşmasız)
    Kirlilik Derecesi III
    Alarm Kontakları 14 adet NO kuru kontak
    5A/30VDC veya 5A/250VAC (Cosɸ = 1), 2500 VA / 150 W
    Dielektrik Dayanım 2000 VAC / 50 Hz, 1 dk (tüm devreler ve tüm devreler - kasa arasında)
    Uygulanan Standartlar IEC 61204-7:2006 (PS-E) [LVD], IEC 61204-3:2011 (Industrial) [EMC]
    IEC 60146-1-1:2009, IEC 60068-2-1:2007 (Ae), IEC 60068-2-2:2007 (Be) [Informative]
    * Yalnızca DC kaynak modunda nominal çıkış akımının %50 fazlası verilebilir ve nominal çıkış akım değerinin üzeri sürekli çıkış akımı olarak kullanılamaz.
  • Doğrultucu

    Doğrultucu devre thyristör kontrollüdür. Yıllarca güvenle hizmet edebilecek şekilde tasarlanmıştır.

    Akü Kapasitesi

    Akü Kapasitesi 18 ... 150 Ah aralığında akü kapasitesine göre üretilebilir. Siparişte istenilen akü marka, model ve kapasitesinde teslim edilir.

    Uzun Ömür

    Hızlı şarj sayesinde akülerde gerçekleşebilecek sülfatlaşmanın önüne geçer, akülerin ömrünü uzatır ve sistemin sürekliliğini sağlar.

    Arayüz

    Kontrol ünitesi kullanıcıya kolay bir arayüz sunar. Gerilim, akım, sıcaklık, saat ve alarmlar LCD ekrandan okunabilir. Ayar değerleri menülerden kolayca değiştirilebilir.

    Kolay Bakım

    24V modellerde tekerli çekmecelerle akülere kolayca erişilebilir.

    SCADA Kontakları

    Toplam 13 farklı alarm, 14 adet kuru kontak çıkışı ile SCADA sistemlerine uyumluluk.

    Haberleşme

    RS-485 fiziksel arayüzü üzerinden Modbus RTU protokolü ile haberleşme.

    DC Çıkış

    L-C filtre ile düşük ripple'lı gerilim sağlar. Kısa devreye karşı elektronik korumalıdır.

    Akü Kopukluğu

    Akü bağlantısı sürekli denetlenir; akü plakalarında oluşabilecek korozyon ve bağlantı gevşeklikleri alarmla kullanıcıya bildirilir.

    Derin Deşarj

    Derin deşarj koruması ile akülerin tamamen boşalmasının ve ömrünün bitmesinin önüne geçilir.

    • Doğrultucu

      Doğrultucu devre thyristör kontrollüdür. Yıllarca güvenle hizmet edebilecek şekilde tasarlanmıştır.

    • Akü Kapasitesi

      Akü Kapasitesi 18 ... 150 Ah aralığında akü kapasitesine göre üretilebilir. Siparişte istenilen akü marka, model ve kapasitesinde teslim edilir.

      Uzun Ömür

      Hızlı şarj sayesinde akülerde gerçekleşebilecek sülfatlaşmanın önüne geçer, akülerin ömrünü uzatır ve sistemin sürekliliğini sağlar.

    • Arayüz

      Kontrol ünitesi kullanıcıya kolay bir arayüz sunar. Gerilim, akım, sıcaklık, saat ve alarmlar LCD ekrandan okunabilir. Ayar değerleri menülerden kolayca değiştirilebilir.

    • Kolay Bakım

      24V modellerde tekerli çekmecelerle akülere kolayca erişilebilir.

    • SCADA Kontakları

      Toplam 13 farklı alarm, 14 adet kuru kontak çıkışı ile SCADA sistemlerine uyumluluk.

      Haberleşme

      RS-485 fiziksel arayüzü üzerinden Modbus RTU protokolü ile haberleşme.

    • DC Çıkış

      L-C filtre ile düşük ripple'lı gerilim sağlar. Kısa devreye karşı elektronik korumalıdır.

    • Akü Kopukluğu

      Akü bağlantısı sürekli denetlenir; akü plakalarında oluşabilecek korozyon ve bağlantı gevşeklikleri alarmla kullanıcıya bildirilir.

    • Derin Deşarj

      Derin deşarj koruması ile akülerin tamamen boşalmasının ve ömrünün bitmesinin önüne geçilir.
