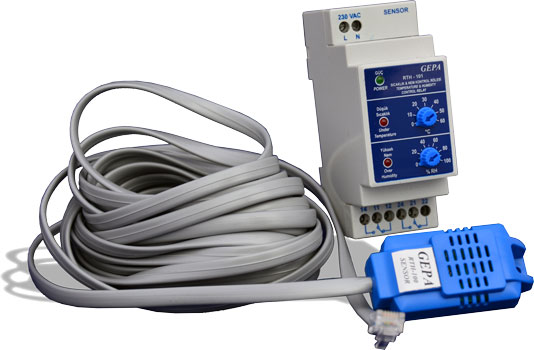

RTH-100 Sıcaklık ve Nem Kontrol Rölesi
  • Açıklama

    GEPA RTH-100 Sıcaklık ve Nem Koruma Rölesi; sensörünün bulunduğu mahfazanın sıcaklığını ve bağıl nemini kontrol altına almak için kullanılır. Bu sayede; elektronik devrelerde oluşabilecek yoğuşma(çiylenme), dielektrik dayanım gücünün düşmesi ve olağan çalışma sıcaklığının dışına çıkma riski ortadan kalkar. Cihaz elektrik iletim ve dağıtımında kullanılan mahfazaların gereksinimleri göz önüne alınarak tasarlanmış olsa da başka alanlarda da kullanılabilir.

    Cihaz; ortam sıcaklığı ayar edilmiş sıcaklık değerinin altına düştüğünde sıcaklık koruma (termostat) kontağı, ortam bağıl nemi ayar edilmiş nem oranının üzerine çıktığında ise nem koruma (higrostat) kontağı konum değiştirir. Kontaklara bağlı ısıtıcı veya havalandırma elemanları ortam sıcaklığını yükseltir ve bağıl nemi düşürür veya tam tersi için de kullanılabilir.

    Sensör cihaz ana ünite üzerinde değil, bir kablo ile cihaza bağlanmaktadır. Bu sayede sensör dilenen yere monte edilebilir ve kontrol panoya monte edilmiş olan ana ünite üzerinden yapılabilir.


    • 0 – 60 °C arası ayarlanabilen düşük sıcaklık koruma rölesi (termostat)
    • 0 – 100 %RH arası ayarlanabilen yüksek bağıl nem koruma rölesi (higrostat)
    • Sensör, ana üniteye RJ-11 uçlu kablo ile kolayca bağlanır
    • Sensör bağlantısı kopması durumunda kullanıcıyı uyarma
    • DIN raya montaj ana ünite ve vida ile monte edilebilen sensör

    Kullanma Kılavuzu
  • Besleme Gerilimi 85 – 256 VAC, 50/60 Hz
    Güç Tüketimi <1.6 VAmax
    Kontakların Kapasitesi 2 CO kontak, 5A/250VAC @ Cosɸ = 1
    Dielektrik Dayanım 2.5kVAC, 50 Hz, 1 dk.
    Koruma Sınıfı II
    Aşırı Gerilim Kategorisi II
    Kirlenme Derecesi III
    Çalışma Sıcaklığı (-20) – (+60) °C
    Depolama Sıcaklığı (-30) – (+60) °C
    Bağıl Nem (Ana Ünite) <95 % RH (yoğuşmasız)
    Bağıl Nem (Sensör) 0 - 100 % RH *
    Koruma Derecesi (Ana Ünite) Ön Panel, IP 40; Terminaller, IP 20
    Koruma Derecesi (Sensör) IP 40
    Kutu Malzemesi ABS (UL94 V-0)
    Montaj 35mm DIN Raya Montaj, iki otomat genişliğinde ana ünite

    *: Sensörde oluşabilecek yoğuşma durumunda düşük sıcaklık koruma fonksiyonu yoğuşma ortadan kalkana kadar devre dışı olur.
