GEPA CBC-22 Kesici Kontrol Ünitesi; kesicinin bobinin hangi konumda olduğunu tespit etme, zaman ayarlı veya manuel olarak açma veya kapama yapmasını sağlamak için kullanılır. Zaman ayarlı kontrol sayesinde işçi güvenliği sağlanırken, manuel kontrol ile panoda sadeleştirme mümkün olmaktadır.
- Geniş besleme gerilimi aralığı ile 24 / 110 VDC sistemlere uyumluluk
- 10, 20 veya 30 saniyeye kadar zaman ayarlı kontrol imkânı
- Manuel kontrol ile açma ve kapama rölelerini dilendiği zaman kontrol edebilme
- Kullanıcıyı uyaran buzzer
- LED testi
Kullanma Kılavuzu -
Besleme Gerilimi 20 - 150 VDC Güç Tüketimi 0.5 Wmax Kontakların Kapasitesi 5A / 30VDC, 10A / 250VAC (Cosɸ = 0.4) Dijital Girişlerin Gerilim Aralığı 20 - 150 VDC(±%20) Çalışma Sıcaklığı (-20) – (+55) °C Depolama Sıcaklığı (-40) – (+70) °C Koruma Derecesi IP 40 Boyutlar (En x Boy x Derinlik) 96 x 96 x 57 mm
-
- 6 kanal ihbar tablosu
- LED test butonu
- 96x96 mm kutu boyutları
- 24 / 110 / 220 VDC besleme gerilimi
-
GEPA RA-08 8 Kanal Anonsiyatör; iletim ve dağıtım merkezlerinde kullanılmak üzere alarm ihbarı bildirmek için tasarlanmış ihbar röle kombinasyonudur.
- 8 kanal alarm ihbarı
- Açma ve korna kontakları
- Dâhili buzzer
- LED test butonu
- 96x96 mm kutu boyutları
- 24 / 110 / 220 VDC besleme gerilimi
Kullanma Kılavuzu -
RA-08 8 Kanal İhbar Röle Kombinasyonu Teknik Özellikleri Besleme Gerilimi(Un) 24/110/220 VDC Güç Tüketimi 2.5 Wmax Dijital Girişlerin Gerilim Aralığı Un Kontak Çıkışları 5A/30VDC , 10A/220VDC Çalışma Sıcaklığı (-5) – (+55) °C Depolama Sıcaklığı (-25) – (+75) °C Koruma Derecesi IP 40 (önden)
-
GEPA RA-16 16 Kanal Anonsiyatör
GEPA RA-24 24 Kanal Anonsiyatör
GEPA RA-16 ve RA-24 Anonsiyatör; iletim ve dağıtım merkezlerinde kullanılmak üzere alarm ihbarı bildirmek için tasarlanmıştır. 16 veya 24 kanal alarma sahiptir ve üzerinde ikisi alarm ihbarı için kullanılan, birisi cihaz arızalarını bildiren toplam üç adet kontak çıkışına sahiptir.
Cihaz sürekli olarak dijital girişlerini denetler ve algıladığı sinyaller doğrultusunda bir alarm dizisine göre çalışır. Her alarmın atanmış fonksiyonuna göre zil veya korna kontaklarını enerjiler ve operatöre alarm ihbarı verir. Zil ve korna çıkış kontaklarının yanında dâhili buzzer’ı ile tüm alarmların ihbarını bulunduğu konuma duyurabilir. Fonksiyonel testler ile dâhili arızlarını tespit edebilir ve hatalı çalışmanın önüne geçer. Dâhili arızasını, arıza kontağını enerjileyerek ve ön panel üzerinde bulunan güvenlik LED’i ile operatöre bildirebilir. Ön panel üzerinden butonlar ve LED’lerle her kanalın; görevi, sinyal tespit ve kalkma süreleri ayarlanabilir.
- İletim ve dağıtım merkezlerine uygun tasarım
- Tamamen yalıtılmış ve gerilim sıçramalarına karşı önlem alınmış dijital girişler
- Ayarlanabilir sinyal tespit ve kalkma süresi
- 1 ms hassasiyetinde sinyal tespit süresi
- Her alarma zil veya korna olmak üzere iki farklı görev verebilme
- Dâhili buzzer
- Zil ve korna kontakları
- Sürekli fonksiyonel test ile dâhili arızaların tespiti; güvenlik LED’i ve arıza kontağı ile kullanıcıya bildirme
- Butonlar üzerinden alarm fonksiyonlarının, sinyal tespit ve kalkma sürelerinin ayarı
Kullanma Kılavuzu -
RA-16/24 16/24 Kanal Anonsiyatör Teknik Özellikleri Besleme Gerilimi(Un) 110/220 VDC Güç Tüketimi 2.1 Wmax Dijital Girişler Un gerilim aralığı; 3.2 mAmax akım tüketimi; Varistör korumalı ve optoizoleli Kontak Çıkışları 2 adet NO, 1 adet NC; 10A/250VAC kapasiteli; 1250 VAmax, 150 Wmax Dielektrik Dayanım 2500 kVmax/50 Hz, 1 dk. Kullanım Alanı Bina içi Kirlilik Derecesi II Çalışma Sıcaklığı (-25) – (+55) °C Depolama Sıcaklığı (-25) – (+75) °C Bağıl Nem % 0 - 95 RH (yoğuşmasız) Koruma Derecesi IP 50 (önden) Pano Kesim Boyutları 135 x 135 mm
-
RA-06 6 Kanal İhbar Röle Kombinasyonu
RA-06B Buzzer'lı 6 Kanal İhbar Röle Kombinasyonu
RA-06S SCADA Uyumlu 6 Kanal İhbar Röle Kombinasyonu

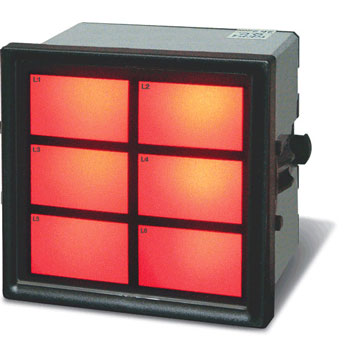

GEPA RA-06 6 Kanal Anonsiyatör; iletim ve dağıtım merkezlerinde kullanılmak üzere alarm ihbarı bildirmek için tasarlanmış anonsiyatördür (ihbar röle kombinasyonudur).
- 6 kanal alarm ihbarı
- Açma ve korna kontakları
- Opsiyonel dâhili buzzer (RA-06B)
- Opsiyonel 6 adet SCADA kontağı çıkışı (RA-06S)
- LED test butonu
- 96x96 mm kutu boyutları
- 24 / 110 / 220 VDC besleme gerilimi
Kullanma Kılavuzu -
RA-06 6 Kanal İhbar Röle Kombinasyonu Teknik Özellikleri Besleme Gerilimi (Un) 24/110/220 VDC Dijital Girişlerin Gerilim Aralığı Un Kontak Çıkışları 5A/30VDC , 10A/220VDC Çalışma Sıcaklığı (-5) – (+55) °C Depolama Sıcaklığı (-25) – (+75) °C Koruma Derecesi IP 40 (önden)
